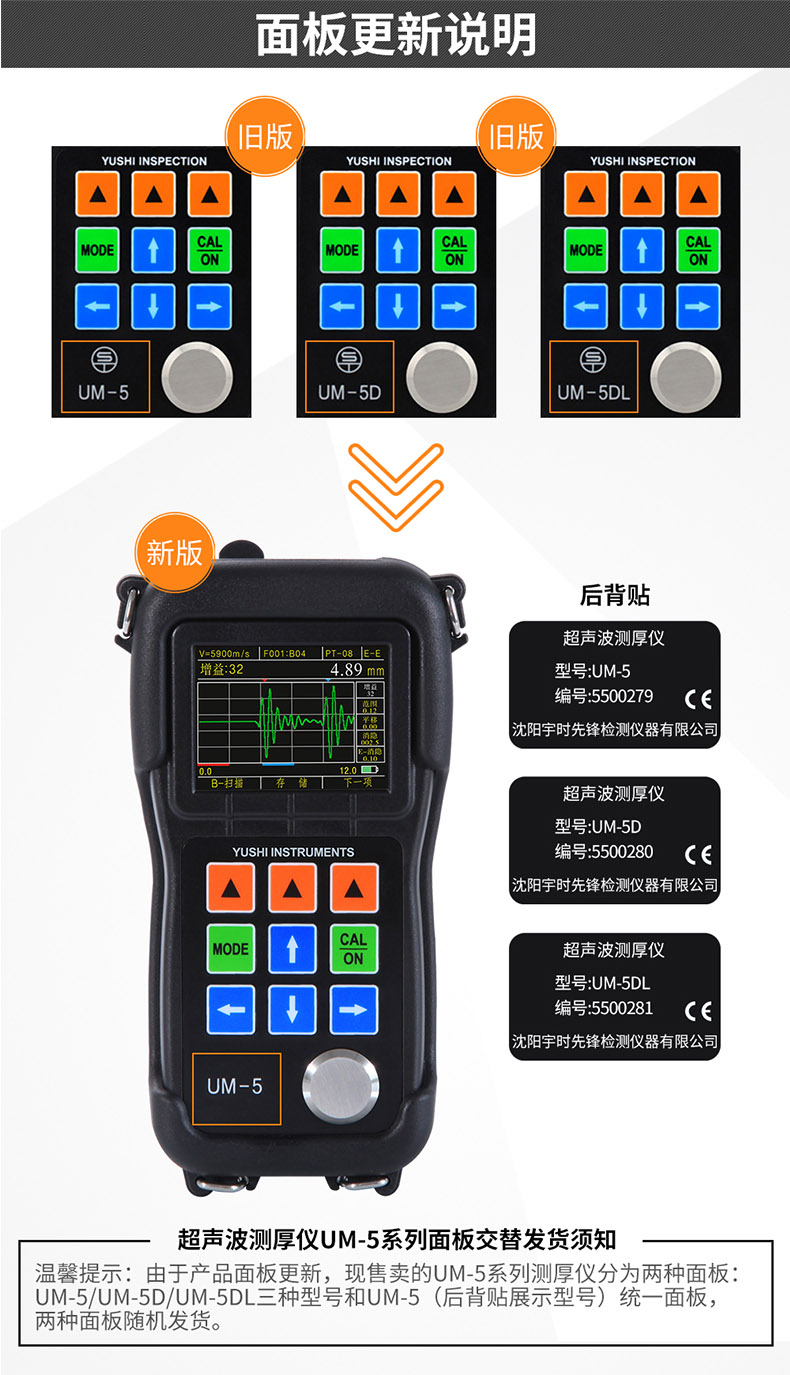

        UM-5系列測厚儀

        產品型號:UM-5 / UM-5D / UM-5DL
        測量范圍:0.5-508mm
        應用范圍:可以測量金屬材質、管道、壓力容器、板材(鋼板、鋁板)、塑料、鐵管、PVC管、玻璃等其他特殊材料的厚度;可穿透表面涂層直接測量基材厚度;也應用于制作業、金屬加工業、化工業、商檢業等檢測領域。

        視頻鏈接

        說明書下載

        樣本下載

        圖片關鍵詞

        圖片關鍵詞

        圖片關鍵詞圖片關鍵詞

        更多實用功能

        (1)大數值模式

        (2)差值/縮減率:差值模式顯示實測厚度與預設厚度之間的差值變化。縮減率是計算并顯示材料變薄后厚度縮減的百分比,典型應用是對因彎曲而變薄的金屬材料進行測量。

        (3)MAX/MIN值捕獲:屏幕上同時顯示當前厚度值、MIN值和MAX厚度值。

        (4)報警模式:報警時動態改變厚度讀數顏色。

        (5)更新率4Hz、8Hz、16Hz可調:普通的應用可選擇4Hz,當需要快速掃查,比如高溫測量時           可選更高的更新率。

        (6)多種語言界面可選:中文、英文、日文、法文、德文。

        圖片關鍵詞圖片關鍵詞



        圖片關鍵詞

        圖片關鍵詞


        圖片關鍵詞



                我廠研制并生產的UM-5系列超聲波測厚儀采用超聲波測量原理,從被測工件的一側向材料內發射聲波,對其厚度進行實時的數字化測量,而無需切開被測工件,是一種小型測量儀器。它能快速,無損傷,精確地進行測量。并且本儀器提供A、B掃描功能,通過回波顯示可以幫助使用者更好的控制測量,使測厚范圍更廣,測量數值更精確,也可避免在測量中與材料相關的誤差。

               本儀器可廣泛應用于制造業,金屬加工業,航空航天、鐵路交通、化工業,商檢業等檢測領域。除可對各種板材和各種加工零件作精確測量外,還可以對生產設備中各種管道和壓力容器進行監測,監測它們在使用過程中受腐蝕后的減薄程度,是無損檢測行業的必備儀器。

        UM-5DL主要功能如下:

        ● 實時彩色A-掃描

               用戶在屏幕上能直接看到彩色超聲信號波型,這對于需要驗證厚度讀數是否正確的場合是至關重要的。許多情況會引發錯誤的厚度讀數甚至無讀數,根據波形能輕松找到問題所在,然后根據波形僅需對增益(GAIN)、消隱(BLANKING)、閘門(GATE)這三個參數做適當調整,就可得到正確的厚度讀數

        ● 閘門高度可調

                只有回波高于閘門時,儀器才認為接收到了回波,才會有測量值。可見閘門高度可調的重要性,尤其是在應對低回波信號的應用中更是如此(比如超薄板、超厚板的測量)。

        ● 紅色箭頭

                A-掃描模式有一個紅色箭頭指示測量點,厚度讀數就是該點的橫坐標。它可幫助判斷厚度讀數是否正確,正確測量時,紅箭頭應該指向第一底面回波前端。

        ● 增益調整

                調整儀器對回波信號的放大倍數,允許以ldB 為單位手動增加或減少。這個功能對聲衰減材料(比如金屬鑄件)的測量是非常有效的。

        ● 消隱功能

                使紅色消隱條范圍內的波形無效,可以略去影響測量的有害雜波,比如因材料表面粗糙或內部不均勻引起的噪聲。

        ● 范圍

               調整顯示在屏幕上的波形范圍,視覺上波形被壓縮或展開。如果沒有正確的設置顯示范圍,回波波形可能出了顯示區域而看不到,但仍能正確地顯示測量值。

        ● 平移

               調整顯示在屏幕上的波形的起始位置,視覺上波形被水平移動。如果沒有正確的設置平移,回波波形可能出了顯示區域而看不到,但仍能正確地顯示測量值。范圍和平移功能可將波形的任何一部分放大顯示在屏幕上。

        ● 實時彩色B-掃描

                UM-5系列測厚儀帶時實B掃描功能。顯示沿著探頭移動軌跡的工件剖面圖,用于觀察被測工件的底面輪廓。并自動記錄一幅B掃描圖像上的最小值,由紅色三角指示出最小值的位置。通過移動指針還可查看B掃描圖像上任一點的厚度值。

        ● 更大的存儲器、更方便的存儲功能

                可存儲100,000個厚度值和1000幅A、B掃描波形,波形和厚度值可混存于同一文件;采用柵格式存儲文件,一屏可顯示15個厚度值,并同時顯示其在柵格中的位置,便于用戶瀏覽所存的厚度數據;USB 2.0 全速(Full Speed)接口,DataView數據統計及管理軟件。

        ● 更多實用功能

              ◆ 差值/縮減率:差值模式顯示實測厚度與預設厚度之間的差值變化。縮減率是計算并顯示材料變薄以后厚度縮減的百分比,典型應用是對因彎曲而變薄的金屬材料進行測量。

              ◆ 最大/最小值捕獲:屏幕上同時顯示當前厚度值、最小值和最大厚度值。

              ◆ 報警模式:報警時動態改變厚度讀數顏色。

               更新率4Hz、8Hz、16Hz可調:普通的應用可選擇4Hz,當需要快速掃查,比如高溫測量時可選更高的更新率。




        顯示屏2.4QVGA(320×240)彩色OLED屏,對比度10000:1
        工作原理使用雙晶探頭的超聲波脈沖/回波法和回波/回波
        標準模式范圍0.5至508毫米(0.025至20.00英寸)取決于所用探頭、被測材料及表面情況
        涂層模式范圍3-80mm 取決于所用探頭、材料、表面狀況和溫度
        測量分辨率0.01或0.1mm(0.001或0.01in),
        存儲可存儲400個文件,10萬個厚度值和1000幅A、B掃描波形
        單位毫米或英寸
        增益實時可調
        校準模式一點校準、兩點校準
        示值誤差±0.05mm (25mm以下)    ±0.2% H (100mm以下)    ±0.5% H (100mm以上) 注:H為被測物厚度
        測量更新頻率每秒4HZ、8HZ、16HZ可選
        材料聲速范圍500-9999m/s,0.0179-0.3937in/us
        示值穩定性采用過零測量技術,厚度測量值不受回波強度材料衰減系數、增益和閘門高度的影響,具有較高測量穩定性和準確性。
        重復性±0.05mm
        增益實時可調
        顯示模式厚度值模式,MIN值/MAX值捕獲模式,差值/縮減率模式
        V路徑修正V聲程修正,補償雙晶探頭的非線性度
        工作語言中文、英文、日文、德文、法文五種語言可選擇
        報警設置最大/最小值報警,報警時動態改變厚度讀數顏色
        電源兩節1.5V AA電池
        操作時間兩節1.5V AA電池,待機時長24小時
        儀器關機可選5、10、20分鐘無操作后自動關機,或只能手動關機
        工作溫度-10℃~+50℃,有特殊要求可達-20℃
        尺寸153mm×76mm×37mm (H×W×D)
        重量280g(含電池)
        標準配置測厚儀主機、標配探頭、儀器箱、兩節堿性電池、耦合劑 、操作手冊、合格證、裝箱單、數據通訊線1條、軟件光盤1張
        選配件橡膠外套;多種可供選擇的探頭;校準用階梯試塊;耦合劑及高溫耦合劑
        數據記錄器選項特點:
        容量可存儲400個文件,10萬個厚度值和1000幅A、B掃描波形
        文件結構刪格文件
        行列×行列21×12
        通訊接口USB2.0全速(Full Speed)接口
        通訊軟件DataView軟件
